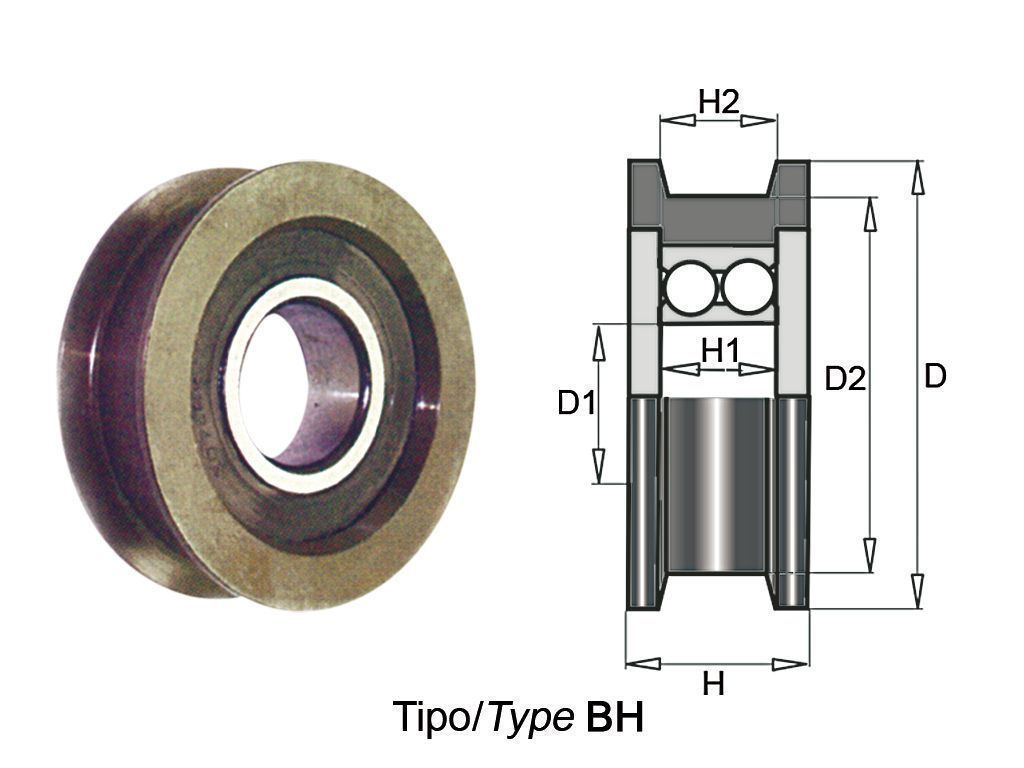

D02 Search for type Chain sheave type BH

Cod. Descrizione Type D mm D1 mm D2mm H mm H1 mm H2 mm Applicazione Info Foto CC005 Chain sheave BH 63 35 25,5 27 TA40003 Chain sheave BH 63,5 25,4 52 23,10 17,5 TA25716 Chain sheave BH 69 35 26 60 20 Toyota CC009 Chain sheave BH 69,5 25 60,2 32 20,5 9407 Chain sheave BH 73 35 65 24 17,2 Cesab TA19019 Chain sheave BH 73 30 66,5 29 19,5 Cesab CC022 Chain sheave BH 78 25 68 35 25 CC025 Chain sheave BH 79 30 66,5 35 23,8 CC031 Chain sheave BH 80 25 72 28 18 CC032 Chain sheave BH 80 30 64,9 38 20 30 CC033 Chain sheave BH 80 30 70 30 24 CC034 Chain sheave BH 80 35 65 35 30 CC038 Chain sheave BH 84,5 40 70 30 30 Hyster CC039 Chain sheave BH 84,5 40 70 40 30 CC042 Chain sheave BH 85,5 30 73 44,5 24 CC047 Chain sheave BH 85,7 30 73 35 24 CC051 Chain sheave BH 87,5 25 79 31,5 20 CC402 Chain sheave BH 87,85 40 75 36 20 28,35 TA24592 Chain sheave BH 87,9 40 75 36 20,3 28,4 CC054 Chain sheave BH 88 25 75 26 17 CC055 Chain sheave BH 88 25 80 35 25 3904 Chain sheave BH 88 40 75 36 32 28 CC058 Chain sheave BH 88,8 40 80,5 25 20 CC059 Chain sheave BH 89 25 78,8 32 21 CC065 Chain sheave BH 89,5 45 45 40 CC409 Chain sheave BH 90 48 78 34 20 27 CC071 Chain sheave BH 90 30 80 36 19 CC072 Chain sheave BH 90 35 76,1 36 24 CC073 Chain sheave BH 90 35 80 29 16 CC074 Chain sheave BH 90 45 80 35 29,9 CC083 Chain sheave BH 91 35 81,8 30 21 Cesab CC086 Chain sheave BH 92 40 71,6 36 25 CATERPILLAR CC087 Chain sheave BH 92,4 35 82 36 20 CATERPILLAR TA28219 Chain sheave BH 93 40 80 36 20 27 CC092 Chain sheave BH 94 30 79,7 31 19 CC093 Chain sheave BH 94 30 80 36 19 2040 Chain sheave BH 94 45 80 34 17 26 TA12028 Chain sheave BH 94 45 80 26,7 29 Cesab TA24315 Chain sheave BH 94 45 80 36 17 29 TOYOTA TA10172 Chain sheave BH 94 45 34 18 26 CC098 Chain sheave BH 95 25 80 26 17 CC099 Chain sheave BH 95 25 80 32 17 CC100 Chain sheave BH 95 35 80 30,5 21 CC106 Chain sheave BH 95,5 40 85 34,5 30,2 CC108 Chain sheave BH 97 35 81,6 30 21 CC113 Chain sheave BH 98 35 86 34,5 20 27 CESAB CC121 Chain sheave BH 98,5 35 86 38 27 CESAB CC125 Chain sheave BH 98,6 35 86 38,1 20 30 CC128 Chain sheave BH 99,7 35 86 50,4 20 CC129 Chain sheave BH 100 30 90 36 19 CC130 Chain sheave BH 100 40 84 36 23 CC131 Chain sheave BH 100 40 85 40 30 CARER CC132 Chain sheave BH 100 40 91,5 28,5 23 CARER CC133 Chain sheave BH 100 45 79,8 34 21 CC134 Chain sheave BH 100 50 90 45 36,4 CC145 Chain sheave BH 101,5 40 89 28,5 23 CC148 Chain sheave BH 102 35 89 41,5 27,1 CC149 Chain sheave BH 103 35 91 49,5 30 CC152 Chain sheave BH 104 35 87,6 38 21 CC153 Chain sheave BH 104 35 88 38 21 CC154 Chain sheave BH 104 35 88 40 26,9 CC155 Chain sheave BH 104 35 96 34 17 CC165 Chain sheave BH 105 35 89,5 45 34 30,5 CC166 Chain sheave BH 105 40 95 29 23 CC167 Chain sheave BH 105 45 89,8 50 40 CC405 Chain sheave BH 105 35 90 30 20 21 3903 Chain sheave BH 105 50 90 40 32 TOYOTA 7701 Chain sheave BH 105 52 90 40 26 32 TOYOTA TA12205 Chain sheave BH 105,1 40 90 45 45 33 CC169 Chain sheave BH 106 35 93,4 46 34,9 CC172 Chain sheave BH 106,5 38,2 91 47,6 35 CC174 Chain sheave BH 108 40 90 36 26 CC175 Chain sheave BH 108 40 91,5 36 22,9 CC176 Chain sheave BH 108 40 95 39 23 CC177 Chain sheave BH 108 40 95 39 28 CC178 Chain sheave BH 108 40 95,4 33,5 25 CC190 Chain sheave BH 109 35 89,7 30 21 20 CC194 Chain sheave BH 109,5 45 100 36 32 CC197 Chain sheave BH 110 35 100 42 27 CC203 Chain sheave BH 111 35 100,8 36 21 CC204 Chain sheave BH 111 44,5 94,4 44,5 38,7 CC206 Chain sheave BH 111,5 40 101 36 26 CC210 Chain sheave BH 113 40 95 32 23 CC214 Chain sheave BH 114 30 100 36 19 CC215 Chain sheave BH 114 35 100 45 35 CC216 Chain sheave BH 114 40 100 36 23 CC223 Chain sheave BH 116 55 102 37 21,5 CESAB CC225 Chain sheave BH 117 45 105 36 25 CESAB TA24775 Chain sheave BH 117 35 105 26 20,3 CC227 Chain sheave BH 118 35 83,8 30 21 CC228 Chain sheave BH 118 40 100 34 23 26 CC229 Chain sheave BH 118 40 100 37 23,5 28 CC230 Chain sheave BH 118 40 101 36 26 CC231 Chain sheave BH 118 40 104 37 23 TA16880 Chain sheave BH 118,2 40 104 41 30 CC234 Chain sheave BH 118,8 35 101,4 38,5 20 CC237 Chain sheave BH 120 30 100 40,5 19 CC406 Chain sheave BH 120 50 105 45 32 36 CC246 Chain sheave BH 120,2 40 108 33 23 25 CC247 Chain sheave BH 120,5 35 108,9 41,5 27,1 CLARK CC248 Chain sheave BH 121 45 105 54 38 CLARK CC249 Chain sheave BH 121 45 110 36 25 CC251 Chain sheave BH 121,5 35 101 37 36 CC252 Chain sheave BH 121,5 35 109,2 44,5 27 STILL CC254 Chain sheave BH 122 35 101,5 37 21 STILL CC259 Chain sheave BH 122,5 45 106 44,5 25 CC260 Chain sheave BH 123 45 106 44,5 25 31,5 TOYOTA CC261 Chain sheave BH 123 45 110 40 25 CC262 Chain sheave BH 123,5 50 115 38,5 30 CC264 Chain sheave BH 124 35 110,3 45 35 CC265 Chain sheave BH 124 35 112 47 34 CC266 Chain sheave BH 124 40 104 43 30 CC267 Chain sheave BH 124 40 111,2 51 30 43 CC268 Chain sheave BH 124 50 104 43 30 CC269 Chain sheave BH 124 50 104 56 35 CC270 Chain sheave BH 124 50 106 52 30 41,8 CC274 Chain sheave BH 125 35 112 36 27 CC275 Chain sheave BH 125 45 109 34 22 TOYOTA CC281 Chain sheave BH 126 45 108 36 25 TOYOTA CC284 Chain sheave BH 127 45 105,5 52,3 40 CC285 Chain sheave BH 127 50 118 35,5 33,2 TA28250 Chain sheave BH 128 40 113 48 37 CC289 Chain sheave BH 129,5 40 117 55,5 36,5 CC291 Chain sheave BH 130 40 117 35 22,9 27 CC292 Chain sheave BH 130 45 114,3 39 25 29,7 CC293 Chain sheave BH 130 50 62 35 MANITOU CC294 Chain sheave BH 130 50 106 52 40 MANITOU CC302 Chain sheave BH 130,5 45 114 44,5 25 33,7 CC304 Chain sheave BH 132 45 122 38 24 TA16894 Chain sheave BH 135 45 120 55 42 3907 Chain sheave BH 135 60 120 50 36 43 CC313 Chain sheave BH 135,1 45 120 67 51 CC314 Chain sheave BH 135,5 40 112 35 23 CC315 Chain sheave BH 136,5 40 124 44,5 23 CC316 Chain sheave BH 137,5 40 119,5 37,4 21 27,5 CC317 Chain sheave BH 138 45 116 36 25 25 CC329 Chain sheave BH 141 50 117 44 28 CC330 Chain sheave BH 141 50 122 46 27 CC333 Chain sheave BH 144 55 120 56 39,9 CC334 Chain sheave BH 144 55 130 68 50 CC335 Chain sheave BH 145 40 135 35 23 CC337 Chain sheave BH 147 50 131,5 42 26,9 CC342 Chain sheave BH 150 50 126,9 53 40 CC345 Chain sheave BH 150,5 45 128 69 50,8 CC346 Chain sheave BH 151 45 127 58 25 CC347 Chain sheave BH 152,5 35 139,7 41,5 27 CC349 Chain sheave BH 155 44,5 140 44,5 44,6 MANITOU-TOYOTA CC350 Chain sheave BH 155 50 134,6 42 27 32,5 MANITOU-TOYOTA CC351 Chain sheave BH 155 50 134,8 44,5 27 CC356 Chain sheave BH 156 55 140 52 45 CC357 Chain sheave BH 156 55 146 63,5 44,7 TA21711 Chain sheave BH 160 40 130 42 34 CC369 Chain sheave BH 173,5 45 149,5 72 40 CC371 Chain sheave BH 176 50 158 50 29 CC372 Chain sheave BH 180 45 171 38 24 CC373 Chain sheave BH 180 70 160 80 54 TA17582 Chain sheave BH 184 70 170 56 40 45 CC377 Chain sheave BH 184 55 158,6 76 60,7 CC378 Chain sheave BH 184 70 170 47 40 CC379 Chain sheave BH 190,5 65 158,7 70,5 57 CC383 Chain sheave BH 193 60 178 82 54 CC386 Chain sheave BH 222,5 70 197 89 63,5

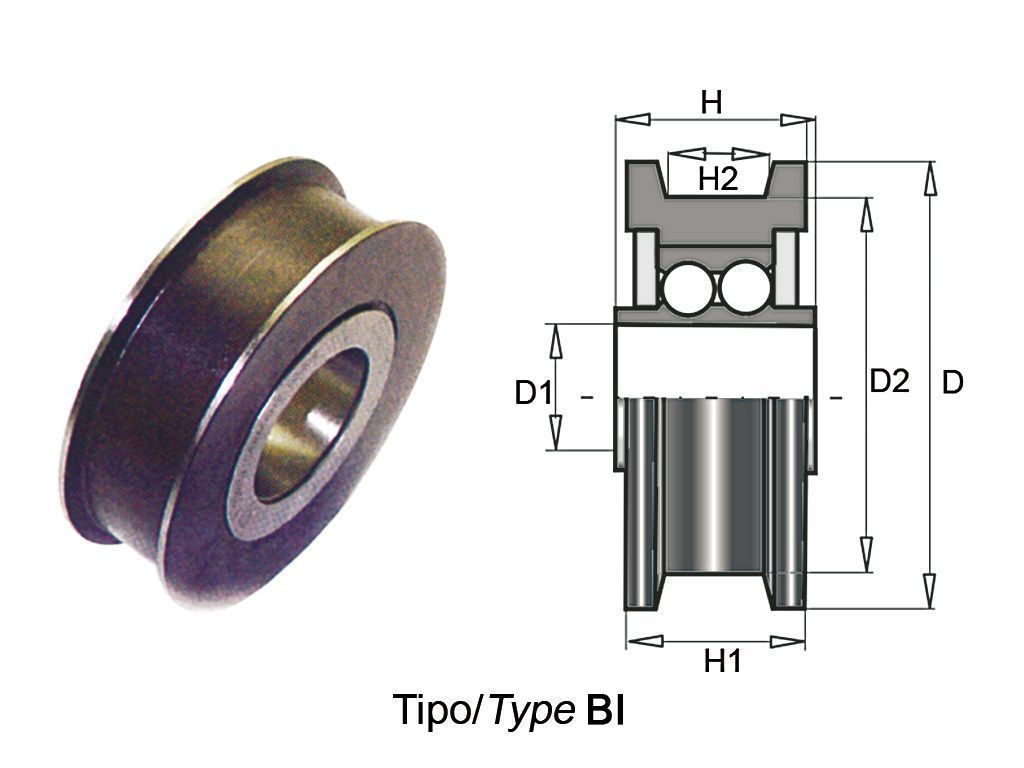

D02 Search for type Chain sheave type BI

Cod. Descrizione Type D mm D1 mm D2mm H mm H1 mm H2 mm Applicazione Info Foto CC002 Chain sheave BI 55,5 16 45,9 35 33,2 CC012 Chain sheave BI 72,5 30 65 27,5 27 20,8 STILL CC013 Chain sheave BI 72,7 30 64,7 28 27 CC015 Chain sheave BI 74,5 38 64,5 40 35,9 CC023 Chain sheave BI 78 40 70 26,5 25 CC026 Chain sheave BI 79 40 71 41 40 CC040 Chain sheave BI 85 40 75 28 26,8 CC075 Chain sheave BI 85 40 75 26 26 17,5 CC048 Chain sheave BI 86 19 76 39,5 38,4 CC049 Chain sheave BI 86,5 30 74 34,5 34,2 CC050 Chain sheave BI 87 35 75 31 29 CC052 Chain sheave BI 87,5 35 80 28 27 CC066 Chain sheave BI 89,5 45 79,8 32 31 CC067 Chain sheave BI 89,5 45 80 40 38 CC069 Chain sheave BI 89,9 40 80 28 26 TOYOTA CC070 Chain sheave BI 90 45 80 32,8 32 26 CC101 Chain sheave BI 95 40 82 27 26 CC102 Chain sheave BI 95 40 84,5 28 26,8 CC109 Chain sheave BI 97 30 82 33,50 32,4 21 CC112 Chain sheave BI 97,5 45 87,8 40 38 CC114 Chain sheave BI 98 25 80 48,5 47,2 CC115 Chain sheave BI 98 40 80 44 43 33,5 CC407 Chain sheave BI 98 40 80 43 41 38 CC126 Chain sheave BI 99 40 85 38 36 CC408 Chain sheave BI 99 40 85 38 36 28 CC135 Chain sheave BI 100 35 91,5 49 47,3 CC136 Chain sheave BI 100 35 91,6 49 47 40 CC137 Chain sheave BI 100 40 84,8 38 35,7 CC404 Chain sheave BI 103,5 35 95,5 40 34 CC156 Chain sheave BI 104 40 90 46,5 43 TA29060 Chain sheave BI 104 40 90 52 40,3 CC163 Chain sheave BI 104,5 45 80 39,5 38 CC164 Chain sheave BI 104,5 45 95 40,5 40,2 CC179 Chain sheave BI 108 25 90 47,2 49 CC180 Chain sheave BI 108 35 90 48,5 47,2 CATERPILLAR CC181 Chain sheave BI 108 35 95 73 71 CC182 Chain sheave BI 108 40 95,7 29 26,1 CC195 Chain sheave BI 109,5 45 99,6 46 45 CC403 Chain sheave BI 112 35 101,7 49 47 CC220 Chain sheave BI 115 40 100,4 54 50 CC221 Chain sheave BI 115 50 100 42 40 33 CC236 Chain sheave BI 120 60 110 62 60,6 CC238 Chain sheave BI 120 35 105 41 40 30,5 CC239 Chain sheave BI 120 45 108 55 51 44 CC240 Chain sheave BI 120 45 108 66 61,9 TA21001 Chain sheave BI 120 60 110 61,5 60,5 54 CC255 Chain sheave BI 122 25 104 48,5 47 CC309 Chain sheave BI 135 55 110 58 56 45 CC361 Chain sheave BI 158 55 130 67 65 CC394 Chain sheave BI 250 85 200 162 160

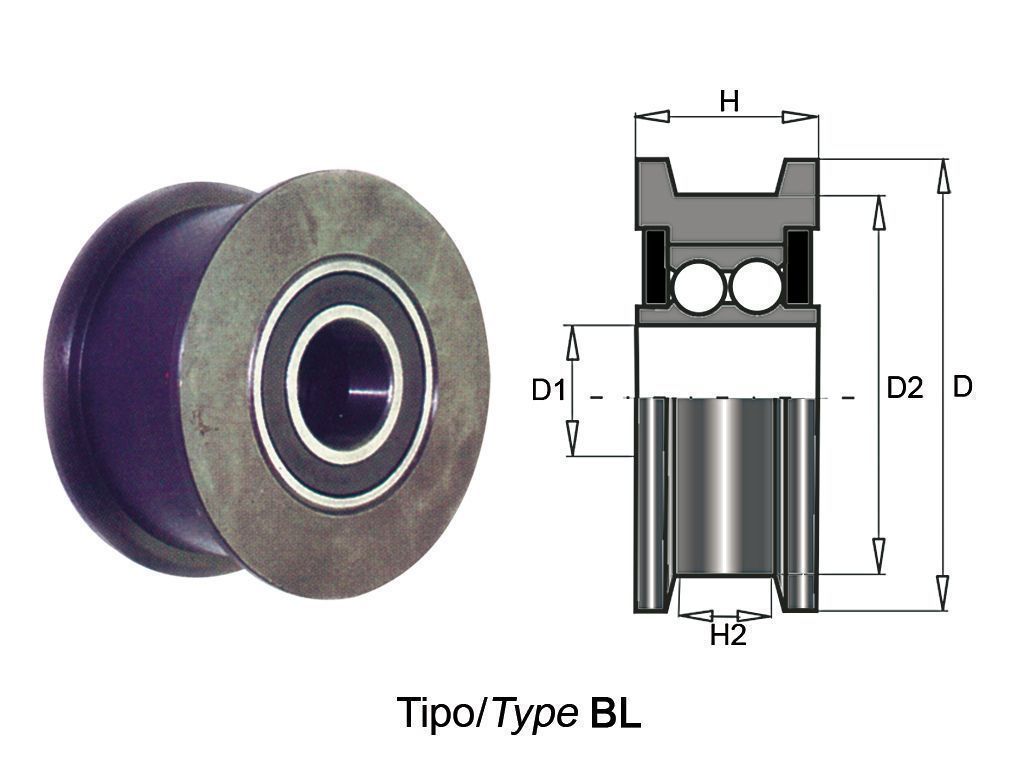

D02 Search for type Chain sheave type BL

Cod. Descrizione Type D mm D1 mm D2mm H mm H2 mm Info Foto CC027 Chain sheave BL 79 25 71 38 27 CC029 Chain sheave BL 79,5 40 70 45 39,5 CC076 Chain sheave BL 90 20 80 23 15,5 CC157 Chain sheave BL 104 30 90 54 40 CC198 Chain sheave BL 110 40 95 31 21 CC199 Chain sheave BL 110 40 95 36 26 CC286 Chain sheave BL 127 45 108 43 34,5 CC305 Chain sheave BL 132 35 120 29 20 CC325 Chain sheave BL 140 45 118 53 41 CC352 Chain sheave BL 155 50 143,3 79 71,5 CC354 Chain sheave BL 155,5 50 139,7 44,5 34,6 CC380 Chain sheave BL 190,5 45 158,8 81 68 CC384 Chain sheave BL 200 90 174 77 56 CC392 Chain sheave BL 246 60 200 97

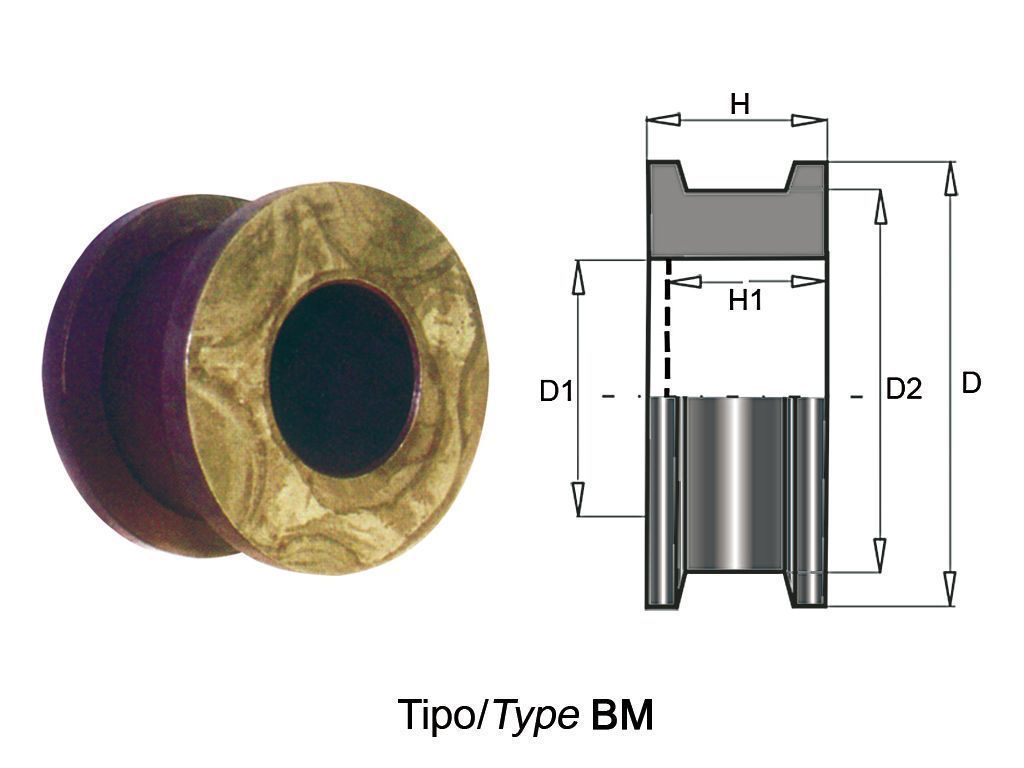

D02 Search for type Chain sheave type BM

Cod. Descrizione Type D mm D1 mm D2mm H mm H1 mm H2 mm Applicazione Info Foto CC001 Chain sheave BM 55 20,5 40 30 8,8 CC003 Chain sheave BM 58,4 28 50,1 25,5 17 CC006 Chain sheave BM 63 40 50 28 28 CC011 Chain sheave BM 72 28 59,9 43,5 CC019 Chain sheave BM 76 52 66,4 36,5 23 CC020 Chain sheave BM 76 54 66,6 36,5 26 CC024 Chain sheave BM 78 37 61,4 50 CC028 Chain sheave BM 79 52 71 38 18 CC030 Chain sheave BM 79,5 54 70 45 39,5 CC035 Chain sheave BM 80 42 64,9 38 20 CC037 Chain sheave BM 84 62 73 35 28 CC041 Chain sheave BM 85 60,5 75 27 16 CC043 Chain sheave BM 85,5 44,5 75,8 31,7 30 CC044 Chain sheave BM 85,5 62 73 44,5 CC045 Chain sheave BM 85,5 62 73,1 35 CC046 Chain sheave BM 85,5 62 73,3 33 CC053 Chain sheave BM 87,5 52 70,2 51,5 CC056 Chain sheave BM 88 52 80 35,1 24 CC057 Chain sheave BM 88 62 75,2 26 16 CC060 Chain sheave BM 89 52 79,5 32 CC061 Chain sheave BM 89 55,5 39 52,5 CC062 Chain sheave BM 89 57 79,5 45 CC063 Chain sheave BM 89 62 73 29,6 17 CC077 Chain sheave BM 90 53 75 34 25 CC078 Chain sheave BM 90 62 79,9 35 CC079 Chain sheave BM 90 72 80 36 19 CC084 Chain sheave BM 91 53 33 40 35 CC085 Chain sheave BM 91,5 62 72 34 19 CC088 Chain sheave BM 93,5 49 80 49 CC089 Chain sheave BM 93,5 72 82,5 41 CC090 Chain sheave BM 93,5 72 85,6 41,3 41,3 CC094 Chain sheave BM 94 42 87 32 20 CC095 Chain sheave BM 94 58 75 35 16 CC096 Chain sheave BM 94 64,5 70 49 TA39343 Chain sheave BM 94 30 55 39 27 CC097 Chain sheave BM 94,5 72 82,7 44,5 CC103 Chain sheave BM 95 37 65 50 CC104 Chain sheave BM 95 62 76,3 33,5 16 CC105 Chain sheave BM 95 62 80 26 17 CC107 Chain sheave BM 96,7 62 82,4 25,5 16 CC110 Chain sheave BM 97 62 82,3 25,5 16 CC116 Chain sheave BM 98 63 80 53 CC117 Chain sheave BM 98 68 80 43 15 CC118 Chain sheave BM 98 72,5 86 57 51,5 CC122 Chain sheave BM 98,5 62 38 CC123 Chain sheave BM 98,5 72 86 38 27 CC124 Chain sheave BM 98,5 72 86 50,5 CC127 Chain sheave BM 99 42 81,9 39 CC138 Chain sheave BM 100 55 85 40 30 CC139 Chain sheave BM 100 62 79,9 28 16 CC140 Chain sheave BM 100 72 47,5 CC141 Chain sheave BM 100 72 90 36 19 CC144 Chain sheave BM 101 72 89 41,5 CC146 Chain sheave BM 101,5 52 92 32 CC147 Chain sheave BM 101,5 72 86 41,3 3 CC150 Chain sheave BM 103 68 93,5 35 28 CC151 Chain sheave BM 103,5 62 87 30 16 CC158 Chain sheave BM 104 62 90 45,5 13,5 CC159 Chain sheave BM 104 62 90 54 16 CC160 Chain sheave BM 104 62 91 35 25 CC161 Chain sheave BM 104 72 87,5 40 27 CC162 Chain sheave BM 104 72 96 34 17 CC168 Chain sheave BM 105 63 89,8 50 40 CC170 Chain sheave BM 106 72 93,7 36,5 CC171 Chain sheave BM 106 72 93,7 44,5 CC173 Chain sheave BM 106,5 59 90,3 47,5 34 CC183 Chain sheave BM 108 54 84 48 40 CATERPILLAR CC184 Chain sheave BM 108 62 95,1 35 25 CC185 Chain sheave BM 108 72 88 52 21 CC186 Chain sheave BM 108 72 89 37 19 CC187 Chain sheave BM 108 72 100 33 16 CC188 Chain sheave BM 108 80 92 31,7 31,7 CC189 Chain sheave BM 108,8 37 96,6 51,6 51,6 CC191 Chain sheave BM 109 37 96,5 41 42 CC192 Chain sheave BM 109 37 97 52 52 CC193 Chain sheave BM 109 72 95 34 19 TA01857 Chain sheave BM 109 65 46 CESAB CC196 Chain sheave BM 109,5 62,5 99,7 36 18 CC200 Chain sheave BM 110 25 85 42 35 CC201 Chain sheave BM 110 72 100 42 35 CC205 Chain sheave BM 111 80 101,5 38 30,5 CC207 Chain sheave BM 112 38 88 41 38 CC208 Chain sheave BM 112 38 88 41 38 CC209 Chain sheave BM 112,1 47 100 27,6 CC211 Chain sheave BM 113 80 95 32 23 CC212 Chain sheave BM 113,5 80 103 44,5 CC217 Chain sheave BM 114 80 100 45 CC218 Chain sheave BM 114,5 25,5 77,4 31,5 CC219 Chain sheave BM 114,5 80 101,6 52,5 36 CC222 Chain sheave BM 115 72 90 75 38 CC224 Chain sheave BM 116 90 102 32 23 CC226 Chain sheave BM 117 80 98 60,5 CC232 Chain sheave BM 118 80 101,5 38 18 CC233 Chain sheave BM 118,5 62 98 40 CC235 Chain sheave BM 119 62 103,8 34 30 CC241 Chain sheave BM 120 25 90 40 CC242 Chain sheave BM 120 72 90 71 33,5 CC243 Chain sheave BM 120 72 100 38 21 CC244 Chain sheave BM 120 72 100 39 21 CC245 Chain sheave BM 120 85 108 41 CC250 Chain sheave BM 121 85 105 54 38 CC253 Chain sheave BM 121,5 62 101 37 CC256 Chain sheave BM 122 72 109,4 44,5 CC257 Chain sheave BM 122 80 101,5 37 21 CC258 Chain sheave BM 122 80 101,5 56 27 CC263 Chain sheave BM 123,8 85 103 49,2 3,2 CC271 Chain sheave BM 124 72 112 47 34,5 CC272 Chain sheave BM 124 80 111,2 51 30 CC273 Chain sheave BM 124,5 80 110,3 45 CC276 Chain sheave BM 125 53 113,5 66,5 57 CC277 Chain sheave BM 125 75 100 32,5 16 CC280 Chain sheave BM 125,5 80 104,6 38,5 21 CC282 Chain sheave BM 126,5 82,5 109 48 39 CC283 Chain sheave BM 126,5 90 115 49 23 CC288 Chain sheave BM 128,5 57,5 108 51 31 CC290 Chain sheave BM 129,9 62 110 52 52 CC295 Chain sheave BM 130 85 114 45 35 CC296 Chain sheave BM 130 90 106,2 52 40 CC297 Chain sheave BM 130 90 112,2 60 CC298 Chain sheave BM 130 90 113,8 40,3 CC299 Chain sheave BM 130 90 117 50 2 CC300 Chain sheave BM 130 90 117 56 41 CC301 Chain sheave BM 130 90 117,3 35 23 CC303 Chain sheave BM 130,5 86 114,5 45 25 CC306 Chain sheave BM 132,5 85 120 56 CC307 Chain sheave BM 133 80 114 70 67 CC308 Chain sheave BM 133 90 119 40 22 CC310 Chain sheave BM 135 89,5 115 55 55 CC311 Chain sheave BM 135 100 120 67 50 CC318 Chain sheave BM 138 80 114,4 40 27 CC319 Chain sheave BM 138,5 100 123,3 39,5 23 CC320 Chain sheave BM 138,5 100 127 63,5 2 CC321 Chain sheave BM 139 47 126,5 58 60 CC322 Chain sheave BM 139,5 80 127 37 20,9 CC323 Chain sheave BM 139,5 90 122,3 87,5 CC324 Chain sheave BM 139,5 100 117,8 63,5 25 CC326 Chain sheave BM 140 80 120 49 CC327 Chain sheave BM 140 80 127 52,5 CC328 Chain sheave BM 140 100 123,7 60,5 CC331 Chain sheave BM 142 100 118,2 64,5 25 CC332 Chain sheave BM 143 90 133,2 34,4 23 CC336 Chain sheave BM 145 89 135 35 29 CC339 Chain sheave BM 147,5 78 125 73 CC340 Chain sheave BM 148 110 126,5 45,6 35 CC343 Chain sheave BM 150 72 140 41,5 CC344 Chain sheave BM 150 90 127 46 46 CC348 Chain sheave BM 152,5 90 127,1 39,5 26 CC353 Chain sheave BM 155 100 139,2 45 CC355 Chain sheave BM 155,5 90 139,7 44,5 CC358 Chain sheave BM 156 100 140 52 CC359 Chain sheave BM 156 100 146 63,5 CC360 Chain sheave BM 157 22 115,2 52,5 22,2 CC362 Chain sheave BM 160 110 140 60 2 CC363 Chain sheave BM 163 110 136 57 42 CC364 Chain sheave BM 165 72 152 46,5 39,7 CC365 Chain sheave BM 165 72 152,1 57 30 CC366 Chain sheave BM 167,5 90 158 34 CC367 Chain sheave BM 168 100 146 64 CC368 Chain sheave BM 168,5 100 144,6 64 CC370 Chain sheave BM 174,6 110 68 68 CC374 Chain sheave BM 180 110 160 80 43 CC375 Chain sheave BM 180,5 110 165,2 95 2,7 CC376 Chain sheave BM 183 72 171,4 41 26 CC381 Chain sheave BM 190,5 100 171,5 60,5 54 CC382 Chain sheave BM 190,5 110 81 CC385 Chain sheave BM 215 130 165 80 2 CC387 Chain sheave BM 222,5 150 197 89 63,5 CC388 Chain sheave BM 228 117 197 102 50,7 CC389 Chain sheave BM 245 130 93,5 CC390 Chain sheave BM 245 130 198,6 97 CC391 Chain sheave BM 245 130 199 97 46 CC393 Chain sheave BM 246 130 200 97 CC395 Chain sheave BM 250 110 237,4 96 CC396 Chain sheave BM 256 110 212 120 100 CC397 Chain sheave BM 275 150 245 130 134 CC398 Chain sheave BM 293,6 200 274 147 103 CC399 Chain sheave BM 400 180 350 160 135 CC401 Chain sheave BM 457 130 92 98

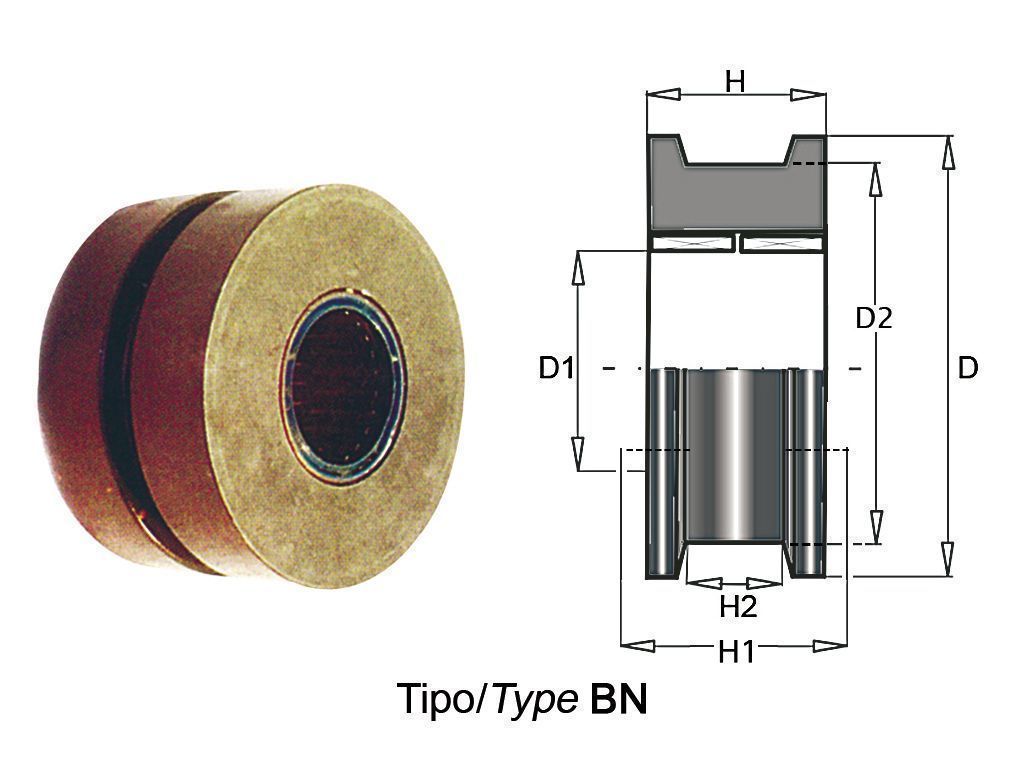

D02 Search for type Chain sheave type BN

Cod. Descrizione Type D mm D1 mm D2mm H mm H1 mm H2 mm Info Foto CC007 Chain sheave BN 66 30 53 37 21,5 CC008 Chain sheave BN 67 28,5 51 32 CC010 Chain sheave BN 71,5 30 61,5 40 CC016 Chain sheave BN 74,5 40 64,8 36 37,8 29,5 CC018 Chain sheave BN 75 38 64,8 44 36 27,5 CC021 Chain sheave BN 77,5 44,5 65,1 36,5 25 26,5 CC036 Chain sheave BN 83 45 69,8 66,5 CC064 Chain sheave BN 89 38 76,2 41,5 31,8 CC080 Chain sheave BN 90 30 80 40 30 CC081 Chain sheave BN 90 45 75 30 33,8 20 CC091 Chain sheave BN 93,5 40 80 50 49 41 CC111 Chain sheave BN 97 50,8 85,5 38 CC119 Chain sheave BN 98 50 90 45 30 CC120 Chain sheave BN 98 55 80 52,8 50 CC142 Chain sheave BN 100 30 89,7 40 39,5 7,5 CC143 Chain sheave BN 100 45 66,4 CC213 Chain sheave BN 113,5 45 98,8 66,5 CC278 Chain sheave BN 125 45 113,6 66,5 8,5 CC279 Chain sheave BN 125 45 113,7 66,5 CC287 Chain sheave BN 130,6 55 106 53 49,7 37,5 CC312 Chain sheave BN 135 100 120 40 40 30,6 CC338 Chain sheave BN 147 70 124,8 72,5 52,5 CC341 Chain sheave BN 148 70 124,7 64 51 CC400 Chain sheave BN 429 147,3 405 149,7 128 WB103005 Chain sheave BN 177 60 90 94 10,4

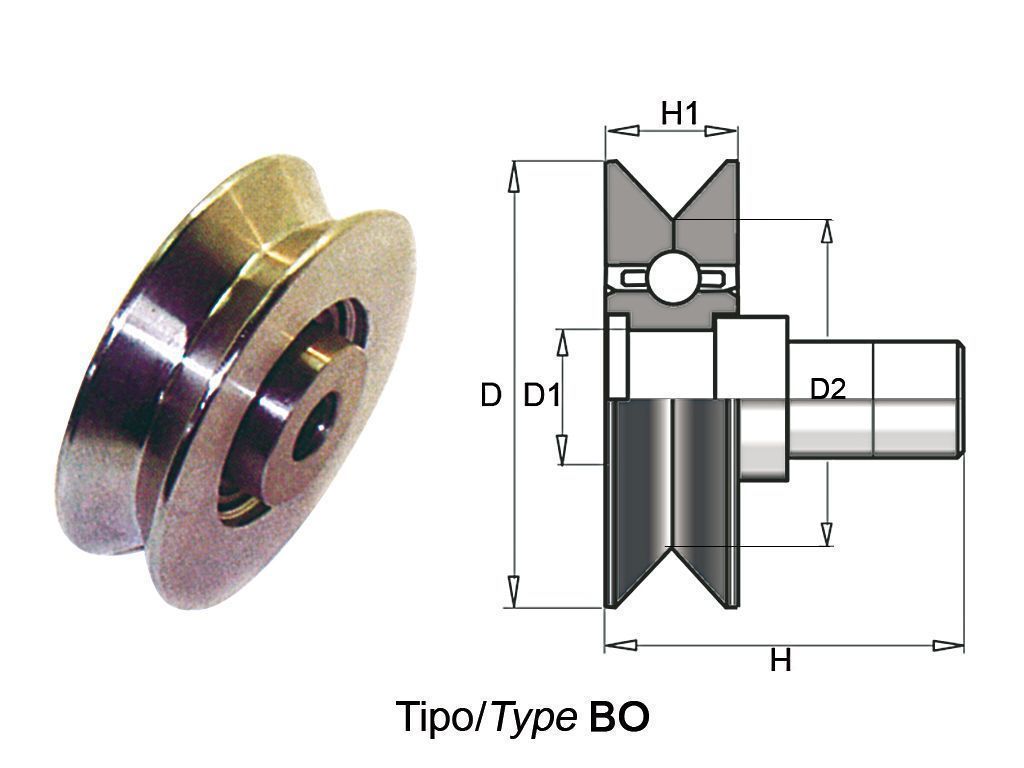

D02 Search for type Chain sheave type BO

Cod. Descrizione Type D mm D1 mm D2mm H mm H1 mm Info Foto CC004 Chain sheave BO 60 12 49 31 17

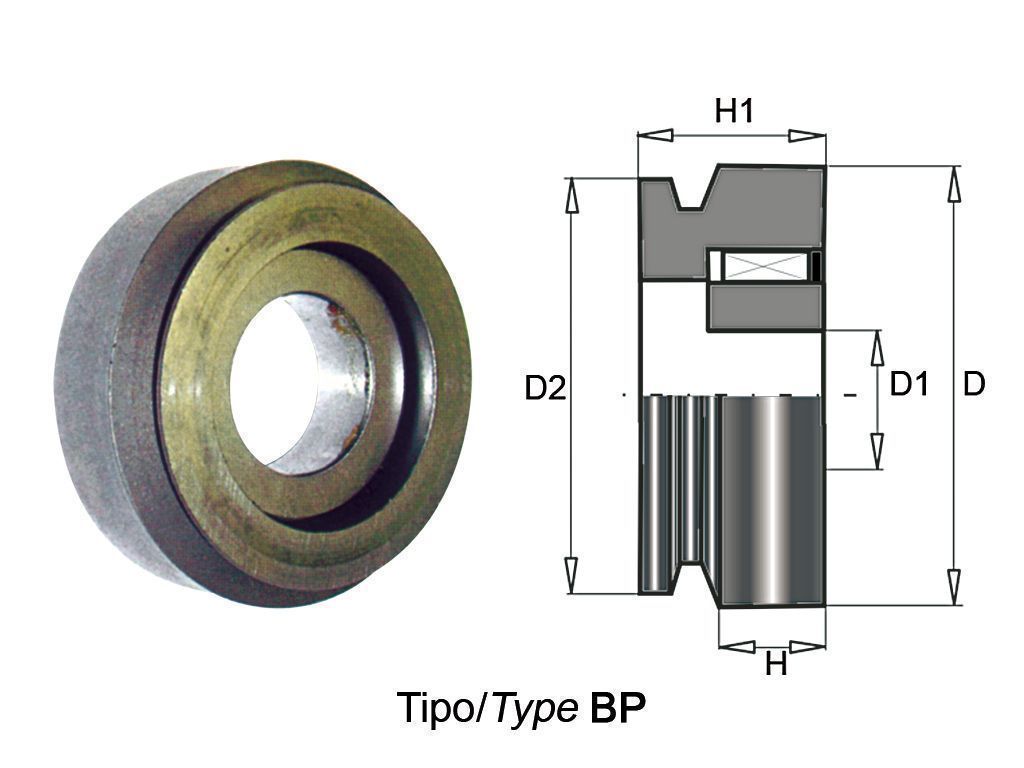

D02 Search for type Chain sheave type BP

Cod. Descrizione Type D mm D1 mm D2mm H mm H1 mm H2 mm Info Foto CC082 Chain sheave BP 90,1 35 62,2 28,3 21,9 CC202 Chain sheave BP 110 45 97,6 29,4 36,9 ff

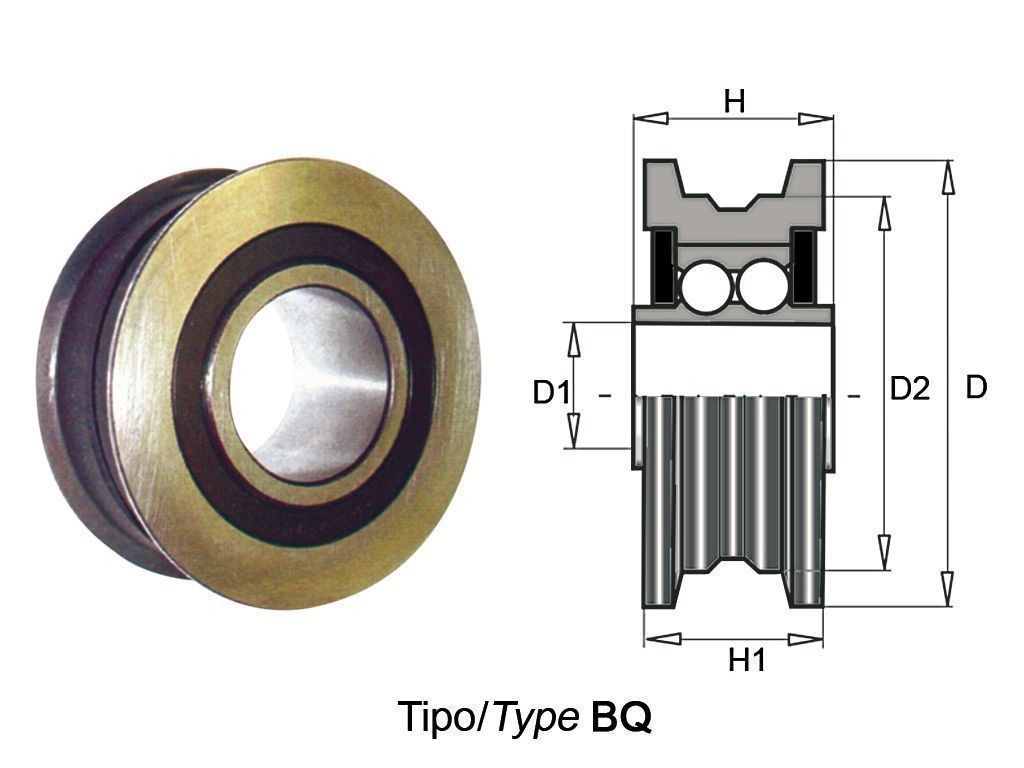

D02 Search for type Chain sheave type BQ

Cod. Descrizione Type D mm D1 mm D2mm H mm H1 mm Applicazione Info Foto TA39294 Chain sheave BQ 89,5 45 80 38 CC068 Chain sheave BQ 89,7 35 79,7 30 29 TA37458 Chain sheave BQ 110 38 99,8 45 44,9 Still
